Une analyse des applications des cylindres servoélectriques dans les équipements d'essais géotechniques triaxiaux

En génie géotechnique et en remblai minier, les essais triaxiaux constituent une méthode essentielle pour déterminer la résistance au cisaillement et les propriétés mécaniques des matériaux de remblai et des échantillons géotechniques. Les machines d’essais triaxiaux traditionnelles reposent généralement sur un chargement de vis hydraulique ou mécanique. Cependant, à mesure que les exigences en matière de précision des tests continuent d'augmenter, les équipements de test triaxiaux à double colonne utilisant vérins servoélectriques car les actionneurs à chargement axial deviennent progressivement une configuration courante. Sa valeur technique est clairement démontrée dans les équipements d'essais géotechniques de précision tels que les unités d'essais triaxiaux de durcissement in situ pour les matériaux de remblai.

Principe de fonctionnement de l'équipement d'essai triaxial

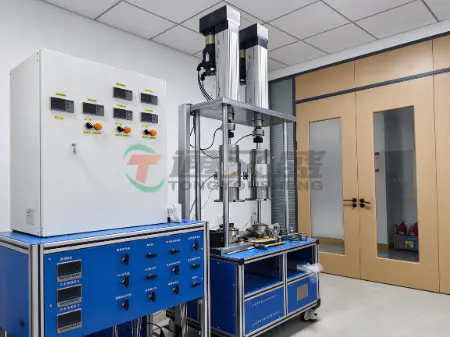

L'unité d'essai triaxial de durcissement in situ pour les matériaux de remblai est construite autour d'un cadre de chargement à double colonne à haute rigidité, ainsi que de chambres de pression métalliques supérieure et inférieure. Un système de pression de confinement, un système de pression interstitielle et un système de contrôle de la température simulent les conditions de contrainte réelles et l'environnement de durcissement rencontrés par les échantillons sur les sites d'ingénierie. Pendant les tests, l'échantillon est placé dans la chambre de pression et soumis à une charge de compression axiale par le mécanisme de chargement dans des conditions prédéfinies de pression de confinement, de pression interstitielle et de température. Cela permet d’obtenir des paramètres clés tels que la relation contrainte-déformation de l’échantillon, la résistance au cisaillement et les caractéristiques de perméabilité.

Au cours de ce processus, la précision et la stabilité du chargement axial déterminent directement la validité des données de test. C’est précisément là que le vérin servoélectrique joue un rôle central.

Valeur d'application de base des cylindres servoélectriques

Un cylindre servoélectrique se compose d'un servomoteur, d'un ensemble planétaire ou à vis à billes, d'un mécanisme de réduction et d'un dispositif de retour de position. Il convertit le mouvement rotatif du servomoteur en mouvement linéaire de haute précision et remplit la fonction de chargement axial de l'équipement de test. Ses principaux avantages dans ce type d’équipement sont les suivants :

1. Contrôle précis en boucle fermée de la force et du déplacement

L'encodeur intégré au système d'asservissement fournit un retour de position en temps réel. Associé à un capteur de force, il permet un contrôle en boucle fermée de la force, du déplacement et du taux de chargement. Il peut effectuer des tests de chargement et de déchargement à taux constant, à plusieurs étapes ou cycliques strictement selon le chemin de chargement prédéfini, répondant ainsi aux exigences exigeantes du processus de chargement lors des tests triaxiaux.

2. Rigidité structurelle élevée et chargement stable

Le châssis à double colonne et la transmission à haute rigidité du vérin électrique assurent un transfert de charge axial en douceur et un jeu minimal. Cela réduit efficacement les perturbations mécaniques pendant les tests, aide à maintenir une contrainte uniforme sur l'échantillon et améliore la répétabilité et la comparabilité des données.

3. Fonctionnement propre et respectueux de l’environnement pour les laboratoires

Par rapport aux systèmes de chargement hydrauliques, les vérins électriques ne nécessitent pas de groupe hydraulique ni de conduites hydrauliques, éliminant ainsi le risque de contamination causée par des fuites d'huile. Leur fonctionnement produit peu de bruit et aucune pollution liée aux hydrocarbures, ce qui les rend plus adaptés aux exigences strictes de propreté et de sécurité environnementale des instruments de laboratoire de précision.

4. Efficacité énergétique et maintenance facile

Le vérin électrique fournit la puissance nécessaire pendant le chargement, ce qui le rend plus économe en énergie qu'un système hydraulique fonctionnant en continu. Sa structure compacte et son petit nombre de composants de transmission réduisent également les besoins de maintenance de routine, réduisant ainsi considérablement les coûts d’exploitation du cycle de vie de l’équipement.

5. Intégration flexible et forte extensibilité

Les cylindres servoélectriques peuvent être intégrés de manière transparente aux systèmes de contrôle hôtes et aux systèmes d'acquisition de données. Ils peuvent être programmés de manière flexible selon différentes procédures de test et adaptés à des échantillons de différentes tailles ainsi qu'à des exigences de chargement synchronisées sur plusieurs chambres de pression. Cela prend en charge divers scénarios de tests complexes, notamment le durcissement in situ et les tests de perméabilité des matériaux de remblai.

Applications et perspectives de l’industrie

En plus des équipements de test triaxiaux, les vérins servoélectriques sont largement utilisés dans les domaines nécessitant un actionnement linéaire précis, notamment les tests de propriétés mécaniques des matériaux, les tests de récipients sous pression, la simulation sismique et le montage à la presse de précision. Alors que les normes d'essai continuent d'imposer des exigences plus élevées en matière de précision de chargement, de contrôle du débit et de traçabilité des données, les systèmes de chargement à entraînement direct centrés sur des vérins servoélectriques deviennent une direction importante pour la mise à niveau des équipements d'essai géotechniques et de matériaux.

Pour les fabricants d'instruments de test, la sélection de vérins servoélectriques offrant des performances stables et une précision fiable contribue non seulement à améliorer la compétitivité des équipements, mais constitue également une base pour garantir la validité scientifique et la rigueur des données de test. Des laboratoires aux sites d'ingénierie, les vérins servoélectriques fournissent un support d'actionnement robuste pour la recherche en ingénierie géotechnique et en science des matériaux grâce à leur haute précision et fiabilité.
